CEM-D31x - Compteurs d'énergie triphasés à mesure indirecte

CEM-D31x – Compteurs d’énergie triphasés à mesure indirecte

Spécifications techniques

Caractéristique	Spécification
Type	Compteur d’énergie triphasé
Mesure	Indirecte
Entrée courant	/5 A ou /1 A selon modèle
Tension nominale	3 × 127/220 à 3 × 230/400 V AC ±20 %
Fréquence	50–60 Hz
Consommation	< 0,5 W, < 2 VA
Consommation circuit courant	< 1 VA
Mesure énergie active	Classe 1 IEC 62053-21 / Classe B pour versions MID
Mesure énergie réactive	Classe 2 IEC 62053-23
Affichage	LCD
Montage	Rail DIN IEC 60715
Dimensions	71,5 × 90 × 74 mm
Boîtier	PC+ABS
Protection	IP51 installé / IP40 zone des bornes
Température de fonctionnement	-40 à +70 °C
Température de stockage	-40 à +85 °C
Humidité relative	5 à 95 %, sans condensation
Nombre de modules	4
Communication	RS-485/Modbus RTU ou M-Bus selon modèle
Certification	IEC ou MID selon référence

Description

La gamme CEM-D31x regroupe des compteurs d’énergie électrique triphasés à mesure indirecte, destinés à être utilisés avec des transformateurs de courant. Les modèles CEM-D310, CEM-D311 et CEM-D312 sont disponibles avec des entrées de courant /5 A et/ou /1 A, ainsi qu’en versions avec certification MID.

Variantes

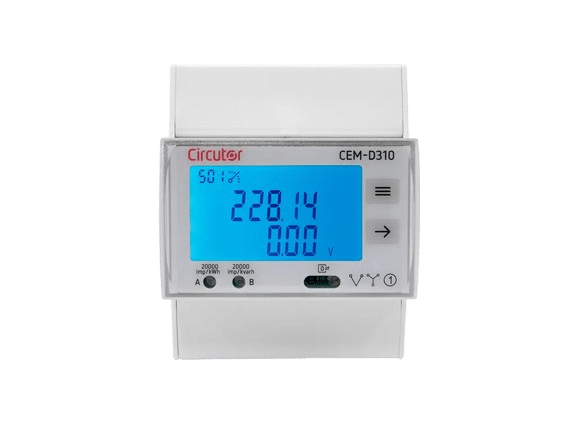

CEM-D310 : mesure indirecte /5 A ou /1 A, sortie transistor.

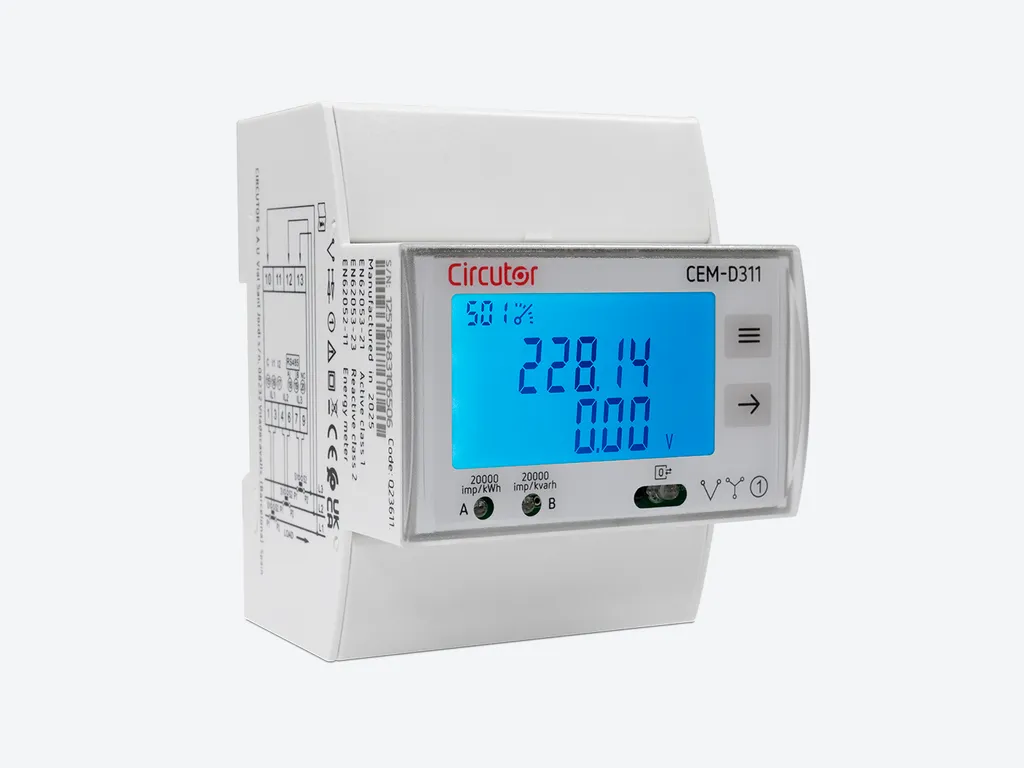

CEM-D311 : mesure indirecte /5 A ou /1 A, RS-485 / Modbus RTU, 2 entrées numériques.

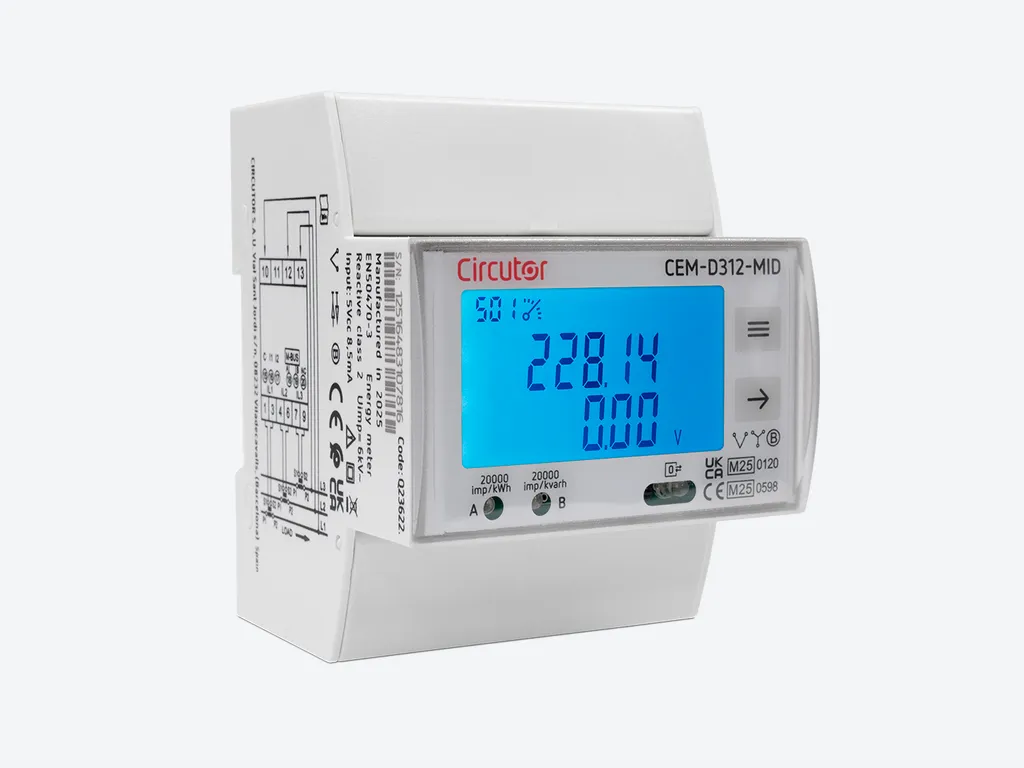

CEM-D312 : mesure indirecte /5 A ou /1 A, M-Bus, 2 entrées numériques.

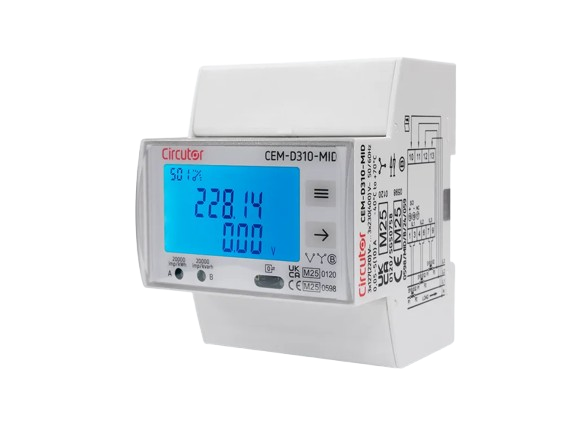

Versions -MID disponibles pour les trois références.
